【動態】大連化物所利用原位穆斯堡爾譜技術揭示鈉離子電池正極工作機制 二維碼
9
來源：微信公眾號（大連物化所） 近日，大連化物所能源研究技術平臺穆斯堡爾譜研究組（DNL2005組）王軍虎研究員團隊與儲能技術研究部（DNL17）李先鋒研究員、鄭瓊副研究員團隊，法國蒙彼利埃大學Moulay Tahar Sougrati博士合作，通過原位穆斯堡爾譜技術揭示普魯士藍正極材料在鈉離子電池中的充放電機理及容量衰變機制，為其進一步優化提供了新思路。

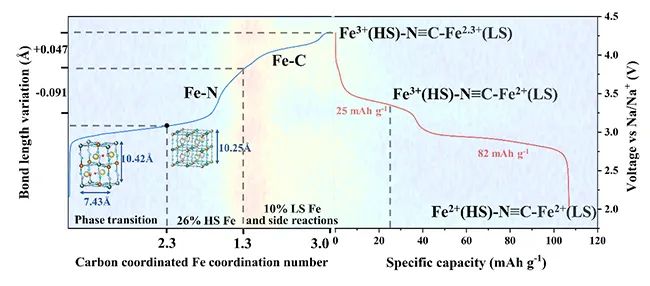

正極材料對鈉離子電池的性能起著至關重要的作用。近年來，普魯士藍類材料由于具有高理論比容量、長循環壽命、環保價廉等優點被廣泛研究，但實際應用過程中，其通常存在性能不達標等問題。工作機制的研究對于提高電極材料的性能有著重要作用，但目前研究者對于普魯士藍類材料的充放電機制研究仍十分不足，尤其是通過原位手段對材料進行在線觀測存在挑戰。 本工作中，研究團隊通過共沉淀法制備了一種富Na普魯士藍材料，作為鈉離子電池正極，其表現出優異的性能，循環穩定性優于大部分已報道的普魯士藍類材料（在120 mA g-1電流密度下，980個循環后，容量保持率為81%）。此外，團隊通過原位穆斯堡爾譜技術對鈉離子電池的工作過程進行在線探測，結合低溫77K穆斯堡爾譜、原位X射線衍射及同步輻射X射線吸收譜，闡明了普魯士藍正極材料的工作機制。研究發現，高低自旋鐵的反應隨充放電的進行分步發生，高自旋鐵貢獻大部分的比容量，而低自旋鐵僅有部分參加反應，降低了電池的比容量。但是，等量的高自旋鐵和低自旋鐵在發生氧化還原的過程中，低自旋鐵會帶來更加強烈的局域形變，從而影響材料的穩定性。因此，該正極材料具有優異穩定性的原因一方面可以歸因于在充放電過程中微小的晶格參數變化，另一方面則是由于較少的低自旋鐵參與了反應。該工作建立并使用了離子電池原位穆斯堡爾譜技術，為開發高容量、優循環穩定性的普魯士藍類正極材料提供了新思路。 相關研究成果以“Sodium storage and capacity retention behavior derived from high-spin/low-spin Fe redox reaction in monoclinic Prussian blue based on operando M?ssbauer characterization”為題，發表在《納米能源》（Nano Energy）上。該工作的第一作者是大連化物所DNL2005組博士研究生王子楠。該工作得到中科院國際合作伙伴計劃、中科院國際人才計劃等項目的資助。（文/圖 王子楠） 文章鏈接： 注：本站系本網編輯轉載，轉載目的在于傳遞更多信息，并不代表本網贊同其觀點和對其真實性負責。如涉及作品內容、版權和其它問題，請在30日內與本網聯系，我們將在第一時間刪除內容！[聲明]本站文章版權歸原作者所有 內容為作者個人觀點 本站只提供參考并不構成任何投資及應用建議。本站擁有對此聲明的最終解釋權 |
